360全景行人車輛偵測預警系統

型號： HDS-3D1451HTPH8AI56Z6-HDMI
概述： 工程機械設備車輛、農用機械設備車輛、市政環衛清掃車、拖掛車等具有車身體寬軸長、駕駛位置高的特點，車周圍存在很大的駕駛視覺安全盲區。單一攝像頭和多畫面后視系統滿足不了多監控區域的要求。360全景行人車輛偵測預警系統是由安裝在車輛四方位的六個廣角度星光全彩攝像頭，通過360°AI視覺算法合成車輛周圍全景鳥瞰圖和顯示器顯示左右實時圖像畫面。車輛周圍有行人車輛時，系統車載顯示屏畫面與聲光報警器聯動預警，為駕駛員提供直觀的安全提示，使車輛的駕駛更加安全高效。

詳細信息

產品特點

AVM全景環視主機

全景式監控影像系統(Around View Monitor-AVM)

通過多個(一般四個)超大廣角攝像頭拍攝圖像，經過特殊算法對所拍攝圖像進行畸變矯正以及拼接，形成物體周圍的全景影像的系統。智能(自動、手動)快速拼接, 轉向信號自動切換行車3D/2D圖像，智能語音聲控12種圖像顯示模式，對車輛四周行人、車輛檢測預警安全距離，實現360°無盲區防碰撞

車速低于25公里/小時，系統自動切換預警畫面，轉向變道輔助預警畫面，且聯動車外聲光報警器

支持4路AHD全景攝像頭輸入，另可擴展2路監控攝像頭，支持16路雷達探頭輸入，支持熄火設防報警功能, 支持CAN總線通訊協議

支持實時錄像，循環錄像，錄像回放(SD卡+MSATA存儲方式)

14.5英寸HD觸摸屏顯示器

IPS寬屏，車規工業級別DSP, 2560RGB(H) X 420(V)dot分辨率，HDMI視頻輸入

光感自動控制屏幕白天/夜間亮度模式切換，避免夜間屏幕亮度影響駕駛行車安全

DC8~32V寬范圍工作電壓、獨立電源輸出、拋負載脈沖電壓保護、外接電源極性反接保護、LED恒流恒壓保護避免使用不當和保質期的保障。

AHD全景攝像頭

210°超廣角，車規DSP，200萬高清像素，IP69K防水等級，星光全彩，耐寒防水信號輸出線

產品參數

觸摸屏顯示器	型號	MHD-1451HTP
	顯示屏	14.5英寸（ 32:9）
	分辨率	2560*720
	亮度	800cd/m2（白天模式亮度90%，夜間模式亮度50%）
	視角	80/80/80/70（左/右/上/下）
	視頻輸入	HDMI
	電容式觸摸屏	防眩光、防指紋
	工作電壓	DC10.8-33V
	工作溫度	-20℃~+70℃
	存儲溫度	-30℃~+80℃
	振動/沖擊	GB∕T 2423.56-2018標準(隨機5G振動)
	尺寸	382.513230（不包含支架）

360主機	型號	DF-3DH8AI-HDMI
	功耗	10-30W
	視頻輸出	CVBS/HDMI
	視頻輸入	4路1080P 全景攝像頭+4路AHD監控攝像頭
	預警功能	四方位BSD盲區檢測預警
	錄像功能	2.5英寸HDD/SSD(128G-2TB)/SD卡(16GB-1TB)
	視頻格式	H265
	錄像分辨率	1920*1080P
	文件容量	1.25GB/小時
	工作溫度	-20℃~+70℃
	存儲溫度	-40℃~+80℃
	振動/沖擊	GB∕T 2423.56-2018標準(隨機5G振動)
	尺寸（毫米）	10517850
	重量	0.65KG
雷達主機【選配】	雷達預警	支持16探頭的超聲波雷達
	探測距離	2.5米
	電源參數	DC12-33V/0.2W
	雷達功能	盲區監控（BSD）+變道輔助（LCA）+泊車輔助
CAN通訊【選配】	功能與特性	高速CAN總線收發器，符合ISO11898標準，低功耗管理，網絡喚醒功能（顯示模式、AI報警數據輸出）

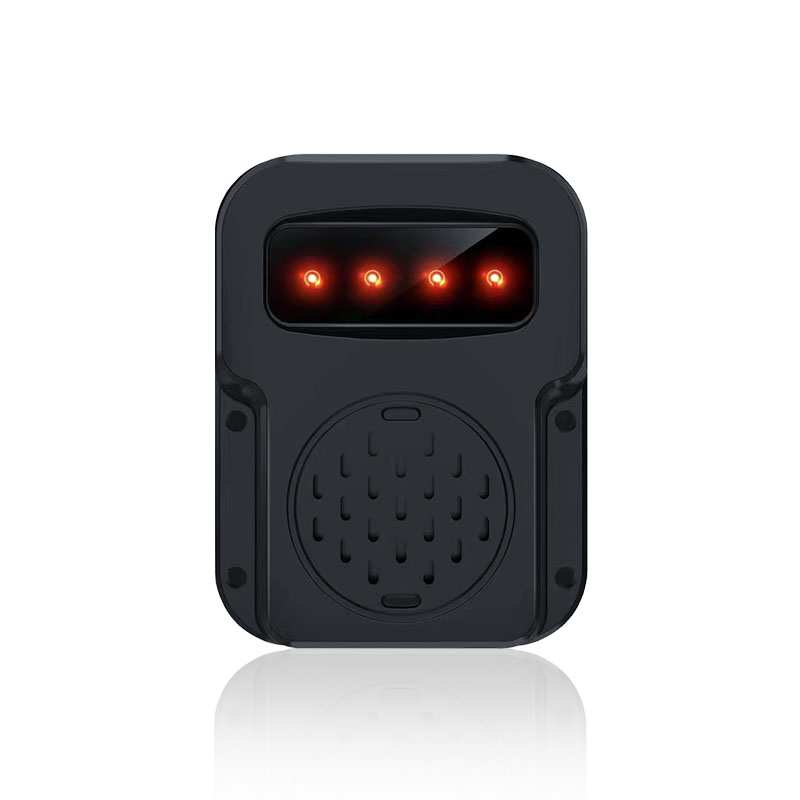

聲光警報【選配】	規格參數	DC12-36V/3W，防護等級IP65.16級音量可調

全景攝像頭	型號	CHD-806Z
	工作電壓	DC8-16V
	分辨率	1080P
	工作溫度	-20℃~+60℃
	視頻幀率	25 FPS/30 FPS
	防水等級	IP68
	低照度	0.01 Lux
	振動/沖擊	GB∕T 2423.56-2018標準(隨機5G振動)
	水平角度	210度
	垂直角度	126度
